La historia del embudo mágico y el secreto del Cv. ¿Porque importa tanto en una válvula?

Imaginemos por un momento que estás en tu cocina un sábado por la mañana.
Estás preparando café para toda tu familia, así que decides llenar una jarra enorme con agua.
Para no derramar ni una gota, usás un embudo. Pero hay un problema: el embudo es pequeño. El agua entra muy rápido en el embudo, pero no sale a la misma velocidad. Se empieza a acumular, hace turbulencia, y algunas gotas incluso saltan fuera. ¡Un desastre matutino!

Entonces te hacés una pregunta mágica:

“¿Qué tan fácil deja pasar el agua este embudo?“

Ese pensamiento tan simple es, en esencia, lo que en ingeniería industrial llamamos Cv:
Una medida de qué tan fácil (o difícil) un dispositivo deja pasar un fluido bajo ciertas condiciones.

Si tu embudo fuera más ancho en la salida, el agua fluiría libremente, suave, sin saltos ni derrames. Si fuera más angosto, hasta podrías provocar un tapón.
Así es una válvula: es un “embudo controlado”. El tamaño, la forma interna y hasta su ajuste (posición) definen cuánto fluido puede pasar.

¿Y por qué importa tanto el Cv en una válvula?

Porque en los sistemas reales el fluido no espera. Ya sea petróleo, gas natural, vapor, agua o productos químicos, todo debe moverse a caudales exactos, sin pérdidas, sin cavitación, y sin ruidos peligrosos.
Un Cv bien calculado asegura que la válvula:

• Controle con precisión.
• No se dañe por forzarla.
• Trabaje en su “zona cómoda”, como un atleta que corre su mejor carrera sin agotarse.

Cv explicado en una frase sencilla:

El Cv es como el ancho invisible de la puerta por donde debe pasar el flujo.
Cuanto mayor sea el Cv, más fluido puede pasar por cada unidad de energía aplicada.

Un pequeño secreto de ingenieros de campo:

Un buen ingeniero no elige una válvula sólo “porque parece del tamaño correcto”.
Calcula el Cv ideal como quien elige la medida perfecta de una llave inglesa:
ni muy grande (sin control), ni muy pequeña (atascada). ¡La llave justa para el trabajo justo!

Así que, la próxima vez que llenes una jarra con un embudo, pensá que, en el fondo, estás haciendo ingeniería de control de fluidos. Solo que a pequeña escala. 😉

Veámoslo ahora mas técnicamente

✅ 1. ¿Qué representa el Cv?

Cv (Valve Flow Coefficient) es una medida de la capacidad de paso de caudal que tiene una válvula. Es decir, cuánto fluido pasa a través de la válvula con una caída de presión determinada.

Específicamente:
Cv es el caudal (en galones por minuto) de agua a 60 °F que pasa a través de una válvula con una caída de presión de 1 psi.

✅ 2. ¿Cómo se interpreta el resultado?

• Cuanto mayor sea el Cv, más abierto y menos restrictivo es el paso del fluido.
• Un Cv muy alto puede indicar sobredimensionamiento (poca capacidad de control a bajos caudales).
• Un Cv muy bajo puede ahogar el proceso, causar cavitación o inestabilidad.

El software Fisher te calcula el “Required Cv” (el mínimo necesario para las condiciones de diseño) y lo compara con el Cv del trim real de válvula que seleccionás.

✅ 3. ¿Con qué se compara?

• Con el Cv máximo del trim seleccionado.
• Con el Rango de control útil: el punto ideal de operación es entre el 20% y 80% del Cv máximo (para buena sensibilidad y estabilidad).
• También se compara con el turndown ratio (relación entre Cv máximo y mínimo controlable).

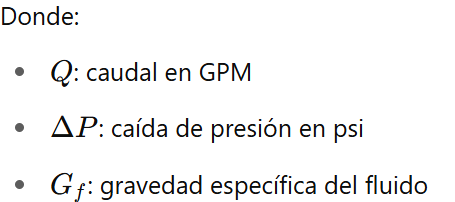

✅ 4. ¿Cómo se calcula el Cv? (para líquidos)

Para gases o vapor se usan fórmulas más complejas, considerando compresibilidad, temperatura y presiones absolutas.

Ejemplo simple:

• Flujo: 100 GPM
• Fluido: agua (Gf = 1)
• ΔP = 4 psi

✅ 5. Valores normales y críticos

¿Queréis llevar tu conocimiento en instrumentación y control al siguiente nivel?
Suscríbete a las notificaciones del blog por donde comparto experiencias reales de campo, explicaciones técnicas claras y herramientas prácticas como esta historia del Cv, para que puedas tomar mejores decisiones en tus proyectos industriales.
