Tipos de actuadores (neumáticos, eléctricos, hidráulicos): ¿Cuál usar y por qué?
El elemento esencial para poner las válvulas en acción – los tipos mas usados!
En el mundo de la instrumentación y automatización industrial, la elección del tipo de actuador adecuado puede marcar la diferencia entre un sistema de control eficiente y uno problemático, costoso y de difícil mantenimiento. Aunque todos los actuadores tienen la misma función básica —convertir una señal de control en movimiento mecánico—, no todos ofrecen el mismo desempeño bajo diferentes condiciones de proceso.
En este artículo exploramos en detalle los tres principales tipos de actuadores: neumáticos, eléctricos e hidráulicos. Analizaremos sus principios de funcionamiento, ventajas, limitaciones, y las consideraciones técnicas clave que debes tener en cuenta al momento de especificar uno para un lazo de control o una aplicación crítica de proceso.
¿Qué es un actuador?
Un actuador es un dispositivo que convierte energía (neumática, eléctrica o hidráulica) en movimiento mecánico para accionar válvulas de control, compuertas, dampers, o mecanismos similares. En la mayoría de los casos, responde a una señal de control (analógica o digital) proveniente de un controlador, un PLC o un DCS.
Clasificación de actuadores según la fuente de energía

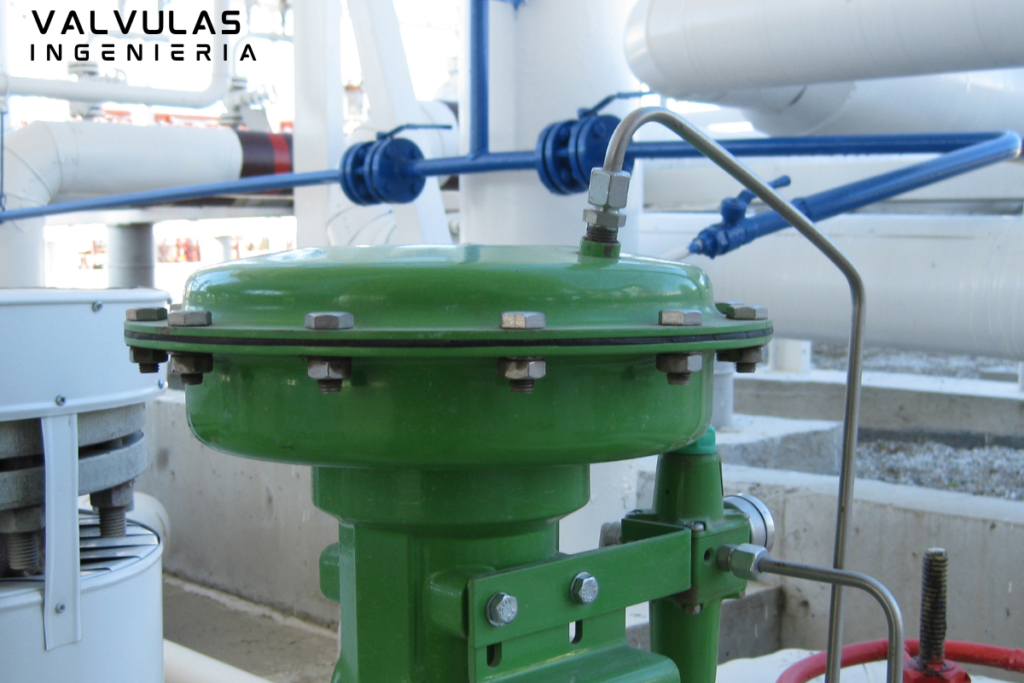

1. Actuadores Neumáticos
Principio de funcionamiento:
Funcionan utilizando aire comprimido (normalmente entre 3 y 7 bar) para generar movimiento lineal o rotatorio.

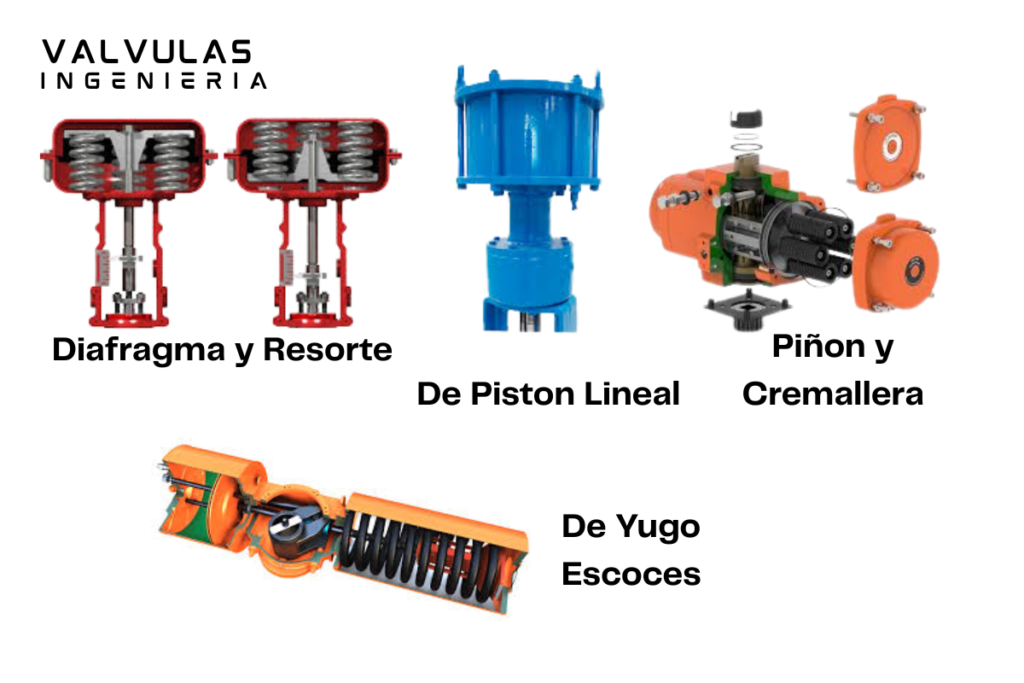

Tipos comunes:
- De diafragma y resorte (fail-safe)
- De pistón lineal
- De piñón y cremallera (rotativos)
- De Yugo Escoces
Ventajas:
- Alta velocidad de respuesta.
- Construcción robusta y simple, ideal para ambientes hostiles.
- Bajo costo inicial y mantenimiento sencillo.
- Inherentemente a prueba de explosión.
Limitaciones:
- Requieren una red de aire comprimido confiable y libre de humedad/aceite.
- Precisión y estabilidad limitadas sin posicionadores.
- Poca fuerza comparado con los hidráulicos en tamaños equivalentes.
Aplicaciones típicas:
- Control de válvulas en refinerías, plantas químicas, y farmacéuticas.
- Ambientes clasificados (zonas peligrosas).
- Donde se requiere falla a posición segura (fail-safe).
2. Actuadores Eléctricos
Principio de funcionamiento:
Usan un motor eléctrico (AC o DC) para producir movimiento rotacional, que puede transformarse en lineal mediante husillos o sistemas de piñón-cremallera.
Tipos comunes:
- Multivueltas (para válvulas de compuerta)
- Cuarto de vuelta (para válvulas de bola o mariposa)
- Lineales (husillo motorizado)
Ventajas:
- Alta precisión de posicionamiento.
- No requieren infraestructura de aire o hidráulica.
- Ideales para control remoto y sistemas inteligentes (bus de campo, diagnósticos).
- Operación silenciosa, sin emisiones.
Limitaciones:
- Costos iniciales más elevados.
- Sensibles a humedad y polvo si no están bien encapsulados.
- Poca tolerancia a sobrecarga o bloqueo mecánico (requieren protecciones internas).
- Requieren alimentación eléctrica confiable.
Aplicaciones típicas:
- Plantas de tratamiento de agua y HVAC.
- Procesos con exigencia de precisión o diagnóstico avanzado.
- Ambientes no explosivos donde no se dispone de aire comprimido.
3. Actuadores Hidráulicos
Principio de funcionamiento:
Utilizan fluido presurizado (aceite hidráulico) para generar fuerzas de gran magnitud en movimientos lineales o rotativos.
Tipos comunes:
- Cilindros hidráulicos (lineales)
- Motores hidráulicos rotativos
- Sistemas servo-hidráulicos de precisión
Ventajas:
- Alta potencia y fuerza en dimensiones compactas.
- Excelente tolerancia a cargas pesadas y condiciones severas.
- Precisión alta en versiones con servoválvulas.
Limitaciones:
- Requieren unidades hidráulicas (HPUs) y mantenimiento constante.
- Riesgo de fugas y contaminación del proceso.
- Costosos en instalación, operación y reparación.
- No recomendados en ambientes limpios o donde el derrame de aceite es crítico.
Aplicaciones típicas:
- Procesos pesados: siderurgia, minería, maquinaria industrial.
- Válvulas de gran tamaño en oleoductos o plantas petroquímicas.
- Ambientes con altas exigencias de carga mecánica.
¿Cuál actuador elegir y por qué?
La elección del actuador ideal depende de una evaluación técnica integral de múltiples factores:
| Criterio | Neumático | Eléctrico | Hidráulico |
|---|---|---|---|
| Fuente de energía disponible | Aire comprimido | Energía eléctrica | Unidad hidráulica |
| Velocidad de respuesta | Alta | Media | Alta |
| Precisión de posicionamiento | Media (con posicionador) | Alta | Alta (con servoválvulas) |
| Fuerza generada | Media | Baja a media | Muy alta |
| Costo de instalación | Bajo | Medio | Alto |
| Mantenimiento | Bajo | Bajo a medio | Alto |
| Seguridad en falla | Sí (fail-safe por resorte) | No (requiere UPS o motores failsafe) | Depende del diseño |
| Ambientes peligrosos | Excelente | Requiere certificación especial | Puede ser riesgoso (derrames) |
Recomendaciones prácticas
- Estudia el entorno del proceso: polvo, humedad, temperatura, atmósferas explosivas o corrosivas.
- Consulta el P&ID y la filosofía de control: ¿qué pasa si falla el actuador? ¿a qué posición debe ir?
- Evalúa el ciclo operativo: ¿cuántas veces al día operará la válvula? ¿necesita regulación continua o solo apertura/cierre?
- Analiza el espacio disponible: los actuadores hidráulicos y eléctricos pueden requerir más volumen que los neumáticos.
- Verifica las políticas de mantenimiento de la planta: ¿hay personal capacitado para mantener sistemas hidráulicos?
Conclusión
No existe un actuador “mejor” universalmente. La elección correcta depende del contexto técnico, económico y operativo del proceso. Un buen ingeniero de instrumentación no solo debe conocer las características de cada actuador, sino también anticipar las implicancias de su elección en términos de confiabilidad, seguridad y facilidad de mantenimiento.
Una especificación bien fundamentada no solo evita problemas en el futuro, sino que también agrega valor al proyecto desde la etapa de diseño. Porque en instrumentación industrial, cada decisión técnica es también una decisión estratégica.
