Tipos de válvulas de control: globo, bola, mariposa, diafragma ¿Cuál usar?

En el mundo de la automatización de procesos industriales, las válvulas de control son protagonistas. Elegir la válvula adecuada no es solo cuestión de preferencia: implica comprender el tipo de proceso, la naturaleza del fluido, la presión, la temperatura, y la precisión requerida en el control. En este artículo te explico, de manera clara y directa, los tipos más comunes de válvulas de control —globo, bola, mariposa y diafragma— y te doy criterios técnicos concretos para que sepas cuál usar según cada aplicación.

¿Qué es una válvula de control?

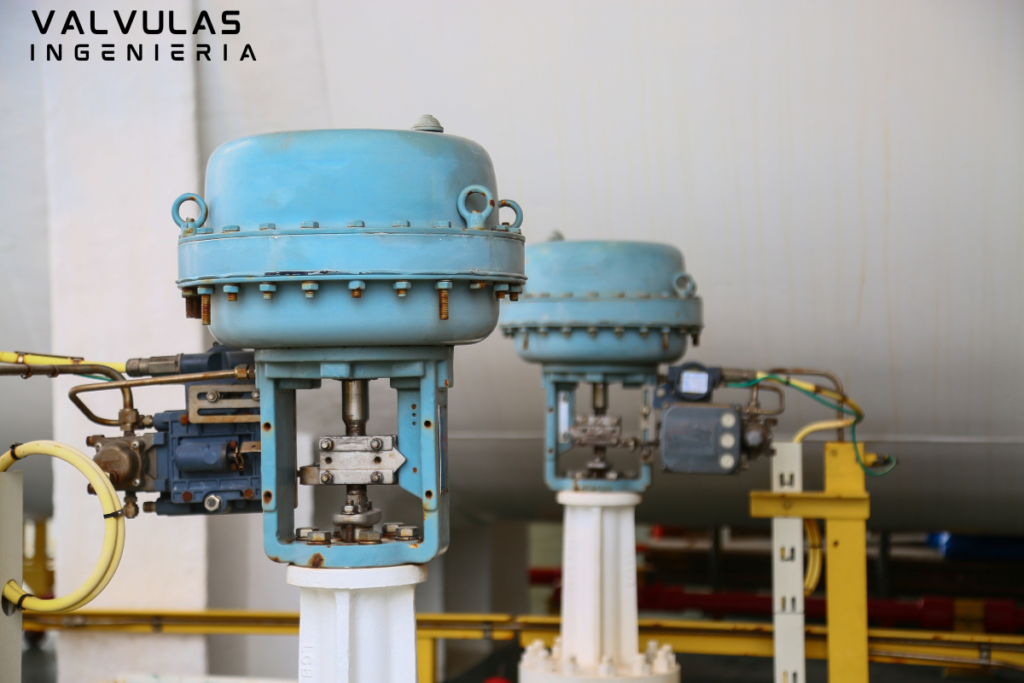

Una válvula de control es un dispositivo que regula el flujo de un fluido (líquido, vapor o gas) en una tubería, en respuesta a una señal de un controlador. Puede modificar el caudal, la presión, la temperatura o el nivel en un proceso, ajustando la apertura del paso según la demanda del sistema.

1. Válvula de globo: Precisión y control lineal

Características técnicas:

• Tipo de cierre: Lineal (sube y baja un obturador).
• Alta precisión de modulación.
• Mayor caída de presión (pérdida de carga).
• Robusta pero más lenta y pesada.

¿Cuándo usarla?

• Cuando se requiere control preciso del caudal, especialmente en líquidos o vapor.
• Ideal para procesos donde la estabilidad del control es prioritaria (ej. control de temperatura o nivel).
• En servicios de alta presión o alta temperatura.

Ejemplo de aplicación:

• Control de vapor en una caldera.
• Regulación de flujo en un reactor químico.

2. Válvula de bola: Versatilidad y cierre hermético

Características técnicas:

• Tipo de cierre: Rotativo (gira una bola perforada).
• Rápida operación (1/4 de vuelta).
• Excelente estanqueidad.
• Buena rangeabilidad (capacidad de controlar distintos caudales), pero menos precisa que la de globo en modulación.

¿Cuándo usarla?

• Cuando se necesita un control aceptable con buena estanqueidad y pocas fugas.
• Ideal en servicios donde también se requiere función on/off.
• Excelente para líquidos limpios, gases o servicios corrosivos si se elige el material adecuado.

Ejemplo de aplicación:

• Control de flujo de agua en una planta de tratamiento.
• Dosificación de químicos líquidos en la industria alimentaria.

3. Válvula de mariposa: Ligera y de bajo costo

Características técnicas:

• Tipo de cierre: Disco rotativo.
• Baja pérdida de carga en plena apertura.
• Compacta, ligera y económica.
• Menor capacidad de sellado que la válvula de bola.

¿Cuándo usarla?

• Cuando se necesita un control aproximado del flujo, especialmente en diámetros grandes.
• Excelente en servicios de aire, agua o gases limpios.
• Ideal donde el espacio y el presupuesto son limitados.

Ejemplo de aplicación:

• Control de aire en sistemas HVAC.
• Regulación de agua en redes de enfriamiento o tanques.

4. Válvula de diafragma: Limpieza y resistencia a la corrosión

Características técnicas:

• Tipo de cierre: Diafragma flexible que se presiona contra un asiento.
• Muy baja posibilidad de fugas al exterior.
• Diseño sanitario y sin cavidades internas.
• No apta para altas presiones ni temperaturas.

¿Cuándo usarla?

• En aplicaciones sanitarias o de alta pureza, como la industria farmacéutica o alimentaria.
• Para líquidos corrosivos o con sólidos en suspensión.
• Cuando se requiere facilidad de limpieza (CIP/SIP).

Ejemplo de aplicación:

• Dosificación de productos químicos en la industria de bebidas.
• Control de soluciones en procesos biotecnológicos.

Comparativa rápida

Conclusión: ¿Cuál usar?

La respuesta no es única: depende de lo que el proceso necesita. Si buscas precisión, ve por una válvula de globo. Si necesitas estanqueidad y rapidez, elige válvula de bola. ¿Buscas simplicidad en gran diámetro? Opta por la mariposa. ¿Requieres limpieza extrema? La de diafragma es la indicada.

👉 La clave es entender tu proceso primero. La selección adecuada de la válvula de control puede marcar la diferencia entre un proceso eficiente y uno con pérdidas, variabilidad y paradas inesperadas.
