Cómo Dimensionar una Válvula de Control con Software Gratuito Paso a Paso

El dimensionamiento correcto de una válvula de control es esencial para garantizar una operación eficiente y estable del lazo de control. En este artículo, aprenderás cómo realizar un dimensionamiento técnico utilizando software gratuito paso a paso, basado en datos reales de proceso.

🔧 1. ¿Qué necesitas para dimensionar correctamente una válvula?

Antes de usar el software, es fundamental tener a mano:

• Fluido (nombre y estado: líquido, vapor, gas)
• Caudal mínimo, normal y máximo
• Presión de entrada y salida
• Temperatura de operación
• Tipo de servicio (encendido/apagado o modulación)
• Requisitos de cierre (ANSI FCI 70-2)
• Condiciones especiales (ruido, cavitación, flashing, corrosión)

💻 2. Software gratuito recomendado

Aquí algunos de los más utilizados por ingenieros de campo y diseñadores:

• SAMSON Sizing Software (SAMSOS)
• Valsteam ADCA Sizing Tools: para vapor y condensado
• Fisher Specification Manager (limitado en demo)
• Spirax Sarco Valve Sizing Tool: orientado a vapor y servicios auxiliares
• TLV ToolBox App (móvil): útil en campo

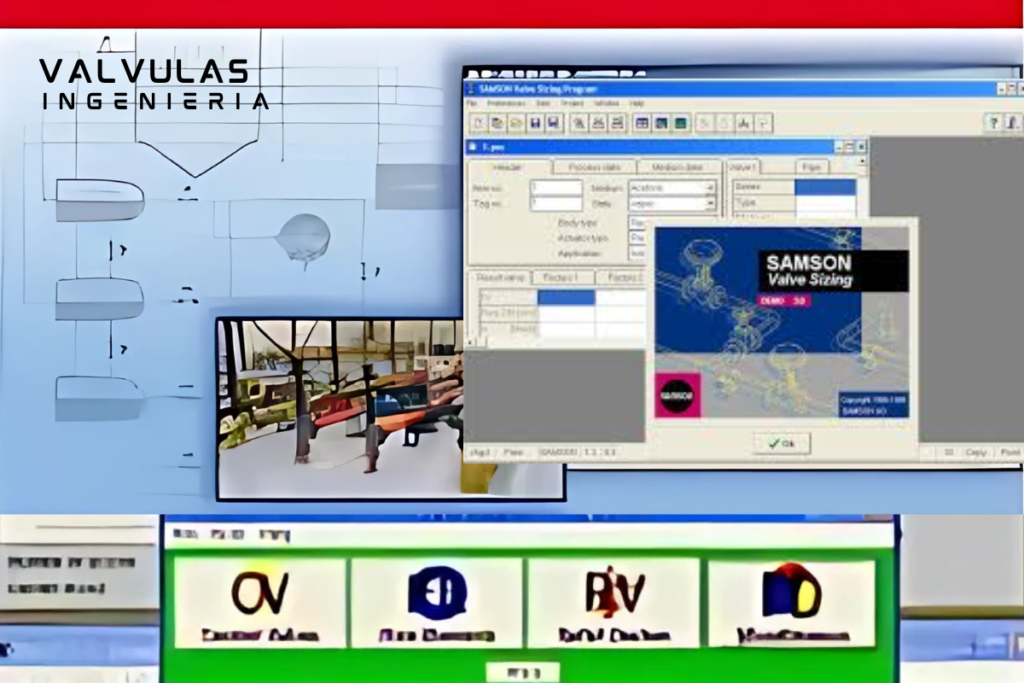

Para este ejemplo usaremos SAMSON SAMSOS, por ser gratuito, robusto y orientado a servicios de control real.

📥 3. Instalación y acceso al software SAMSOS

1. Entra en SAMSON Tools
2. Descarga e instala el software SAMSOS (versión actual al momento del artículo)
3. Abre el programa y crea un nuevo proyecto

🧑‍🔬 4. Paso a paso del dimensionamiento

Paso 1: Selecciona el tipo de válvula

• Tipo globo, mariposa, bola, etc.
• Uso general: válvula globo con actuador neumático

Paso 2: Define el fluido y sus propiedades

• Tipo: vapor saturado
• Presión de entrada: 6 bar
• Presión de salida: 2 bar
• Caudal máximo: 1.200 kg/h

Paso 3: Define las condiciones de servicio

• Temperatura automática (si es vapor saturado)
• Condiciones normales y de diseño
• Nivel de cierre requerido: Clase IV

Paso 4: Simulación de resultados

• El software calcula Cv, selección del diámetro nominal (DN) adecuado
• Te indica si hay riesgo de cavitación o ruido
• Puedes simular diferentes diámetros para ver el % de apertura ideal

📉 5. Análisis de los resultados

• Si el % de apertura en condiciones normales está entre 20% y 80%, la válvula está bien dimensionada
• Si siempre está en <10% o >90%, se debe ajustar el tamaño o cambiar la curva de flujo
• Puedes generar un informe en PDF para documentar el diseño

📎 6. Exportación del reporte técnico

SAMSON te permite generar un informe detallado con todos los parámetros ingresados y resultados de dimensionamiento. Ideal para entregar como parte de los entregables de ingeniería.

🧠 Conclusiones y recomendaciones

• El software es una herramienta poderosa, pero no reemplaza el criterio del ingeniero.
• La clave está en tener datos de proceso reales y considerar aspectos como: ruido, cavitación, materiales y controlabilidad.
• Utilizar herramientas como SAMSOS eleva la calidad del diseño y evita errores costosos en campo.
